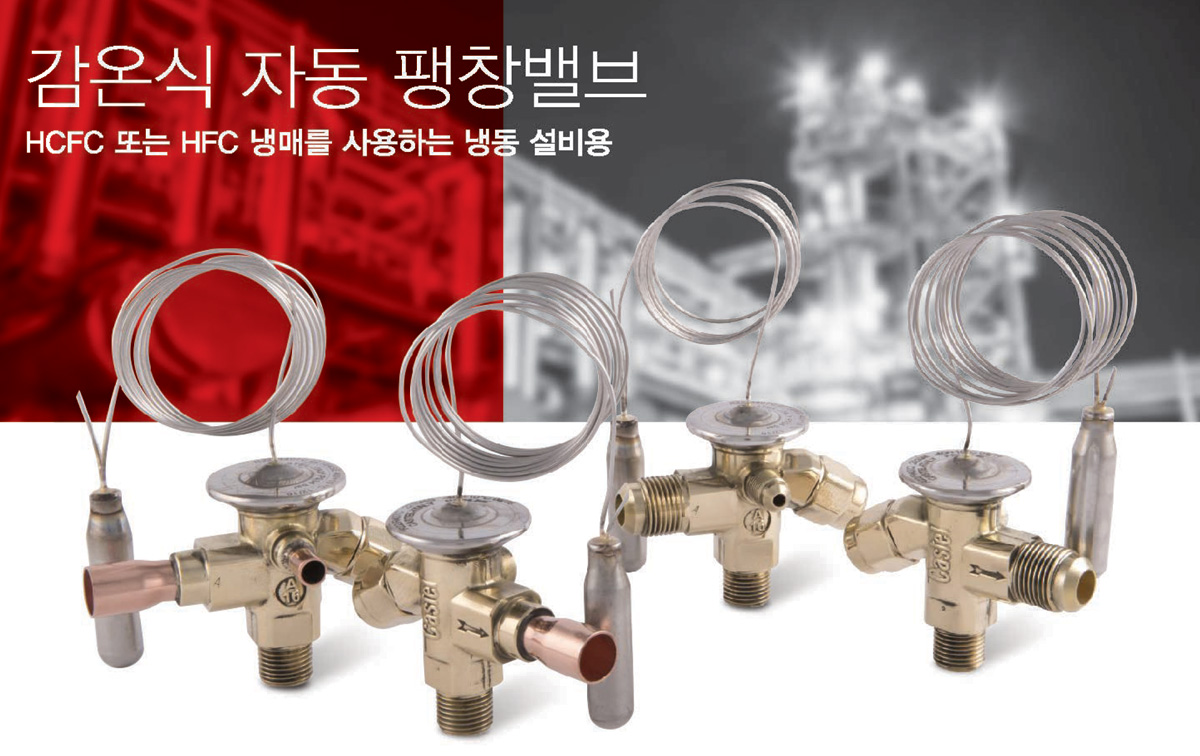

감온식 자동 팽창밸브
적용
이 장에서 설명하는 221X, 22X 및 223X 시리즈 감은식 자동 팽창밸브는 용량을 유연하게 선택하기 위하여 교체 가능한 오리피스 어셈블리를 장착하여 작동하도록 설계되었으며, 아래에 나열된 다양한 응용분야에서 사용할 수 있습니다.
- 냉동 시스템(수퍼마켓의 진열 케이스, 냉동고, 아이스크림 기계와 제빙기, 냉동 운송 등).
- 에어콘 시스템
- 히트펌프 시스템
- 액체 냉각기

사용 가능한 냉매 유체는 다음과 같습니다.
- HCFC(R22) HFC(R134a. R404A, R407C, 또는 R507)
이들은 EC 규정 NO. 1272/2008과 관련하여, 지침 2014/68/EU의 제13조, 1장(b)의 정의에 따라 그룹2에 속합니다.
작동
감온식 자동 팽창밸브는 증발기에서 액체 냉매의 유량을 조절합니다. 냉매 유체의 과열도가 액체 주입을 제어합니다.
감온식 자동 팽창밸브는 냉동 시스템의 고압축과 저압축 사이에 조절판과 같은 역활을 하여, 증발기로 들어가는 냉매 유량과 증발기 내 액체 냉매의 증발률을 일치시킵니다.
실제 과열도가 설정값보다 큰 경우, 밸브는 증발기에 더 많은 액체 냉매를 공급합니다.
실제 과열도가 설정값보다 낮은 경우, 밸브는 증발기로 가는 액체 냉매의 유량을 감소시킵니다.
이렇게 하면 증발기를 완전히 활용할 수 있으며 액체 냉매가 압축기에 도달할 수 없습니다.

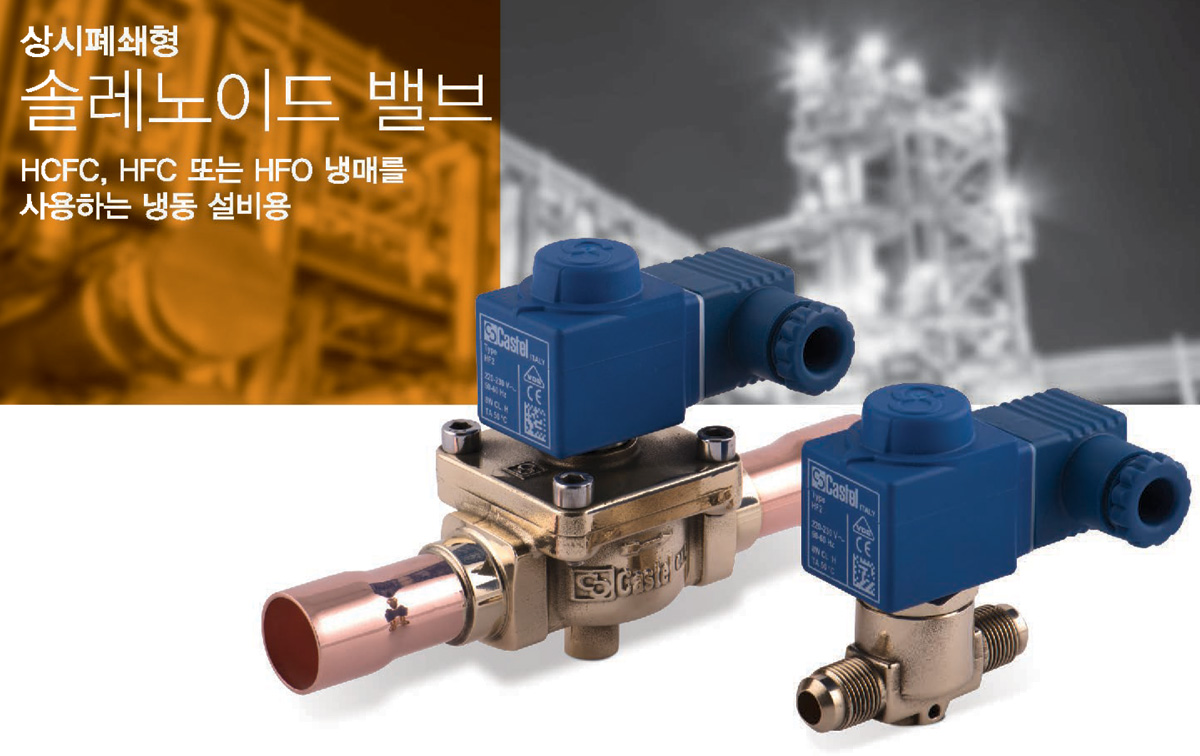

솔레노이드 밸브
적용
솔레노이드 밸브는 다음과 같은 냉매 유체를 사용하는 상용 냉동 시스템 및 민간 산업용 에어콘 설비에 설치하기 위한 용도로 설계되었습니다.
- HCFC(R22)
- HFC(R134a, R404A, R407C, R410A, R507)
- HFO 및 HFO/HFC 혼합물(R1234ze, R448A, R449A R450A, 및 R452A)
이들은 EC 규정 No. 1272/2008과 관련하여, 지침 2014/68/EU의 제13조, 1장(b)의 정의에 따라 그룹2에 속합니다.
또한, DN 25까지 동일한 솔레노이드 밸브(모델 1078*9, 1098/9, 1079/11 및 1099/11)는 다음과 같은 냉매 유체를 사용하는 시스템에도 설치할 수 있습니다.

- HCFC(R32)
- HFO(R1234yf)
이들은 ASHRAE 34-2013 표준에서 A2L로 분류되며, EC 규정 NO. 1272/2008과 관련하여, 지침 2014/68/EU의 제13조, 1장(a)의 정의에 따라 그룹 1에 속합니다.
웨에 나열되지 않은 특정 용도의 냉매 유체인 경우, Castel 기술담당 부서에 문의하기 바랍니다.
작동
이 장에 나열된 코일은 상시폐쇄형입니다. 즉, 코일에 전원이 공급되어 있지 않을때, 플런저가 유체 통로를 닫는다는 의미입니다.
코일에 전원이 공급되면, 플런저는 입구와 출구를 연결하는 밸브시트를 엽니다.
위에 나타낸 모든 밸브는 코일이 없는 버전(접미사 S가 붙은다) 및 코일 시리즈 9300 버전, 타입 HF2-"FAST LOCK"
(코일 9300/RA6-220/230 VAC의 경우 접미사 A6, 코일 9300/RA7-240 VAC의 경우 접미사 A7)으로 판매됩니다.
밸브 시리즈 1020과 1028은 직접 작동식 밸브입니다. 밸브의 작동은 코일에 흐르는 전류에 의해 생성된 자기장에만 의존합니다.
유일한 시트인 메인 밸브시트의 개발 폐쇄는 이동식 플런저에 의해 직접 제어됩니다. 이밸브는 제로 압력차동일 때 작동할 수 있습니다.

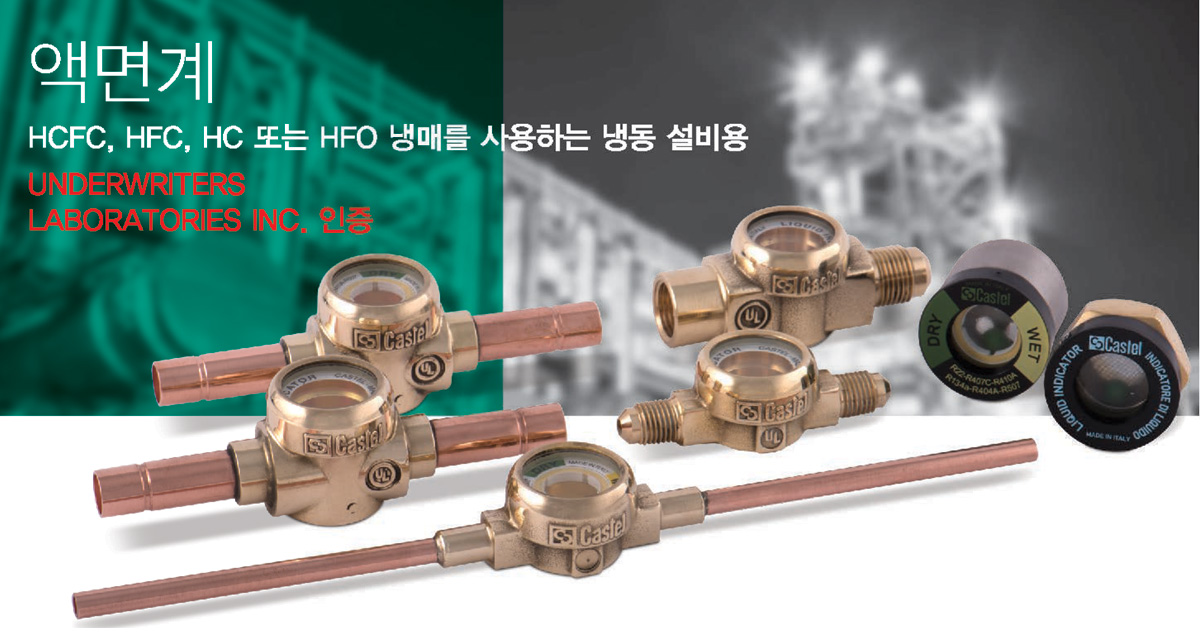

액면계

적용
액체 지시기 및 수분/액체 지시기는 액체 회로에서 냉매 유체의 정상 흐름 및 수분의 존재, 등과 같은 상태를 빠르고 안전하게 검사할 수 있습니다.
다음과 같은 냉매 유체를 사용하는 상업용 냉동 시스템 및 민간 산업용 에어콘 설비에 설치하기 위해 설계되었습니다. - HCFC(R22)
- HFC(R134a, R404A, R407C, R410A, R507)
- HFO 및 HFO/HFC 혼합물(R1234ze, R448A, R449A R450A, 및 R452A)
이들은 EC 규정 No. 1272/2008과 관련하여, 지침 2014/68/EU의 제13조, 1장(b)의 정의에 따라 그룹2에 속합니다.
또한, 시리즈 3840 및 3940의 지시기는 다음과 같은 냉매 유체를 사용하는 시스템에도 설치할 수 있습니다.

- ASHRAE 34-2013 표준에서 A2L로 분류되는 HFC(R32) 및 HFO(R1234yf)
- ASHRAE 34-2013 표준에서 A3로 분류되는 HC(R290 R600, 또는 R600a)
이들은 EC 규정 No. 1272/2008과 관련하여, 지침 2014/68/EU의 제13조, 1장(a)의 정의에 따라 그룹1에 속합니다.
위에 나열되지 않은 특정 용도의 냉매 유체인 경우, Castel 기술담당 부서에 문의하기 바랍니다.
주 : 지시기 시리즈 3680, 3780. 및 3781은 배관 컴포넌트이기 때문에 지침 2014/68/EU의 응용 범위에서 제외됩니다.
작동
수분 액체 지시기는 시스템 내의 수분 비율에 따라 녹색에서 노란색으로 색이 변하는 링 감지소자로 구성됩니다.
"녹색"에 해당하는 수분 함량 값은 시스템이 적절하게 작동하는 데에 허용 가능한 것으로 간주할 수 있습니다. 감지소자가 "연초록" 노란색이 되기 시작하면, 임계 값에 도달하였으며 작동 조건이 어려워질 수 있습니다.
감지소자가 "노란색"이 되면, 필터 건조기를 교체할 시기입니다. 설비의 충전 및 작동 조건이 정상이면, 냉매 유체는 지시기의 "렌즈"아래에서 완벽하게 액체로 보입니다. 기포가 있는 것은 냉매 유체가 약체 라인을 따라 부분적으로 증발하고 있음을 의미합니다.

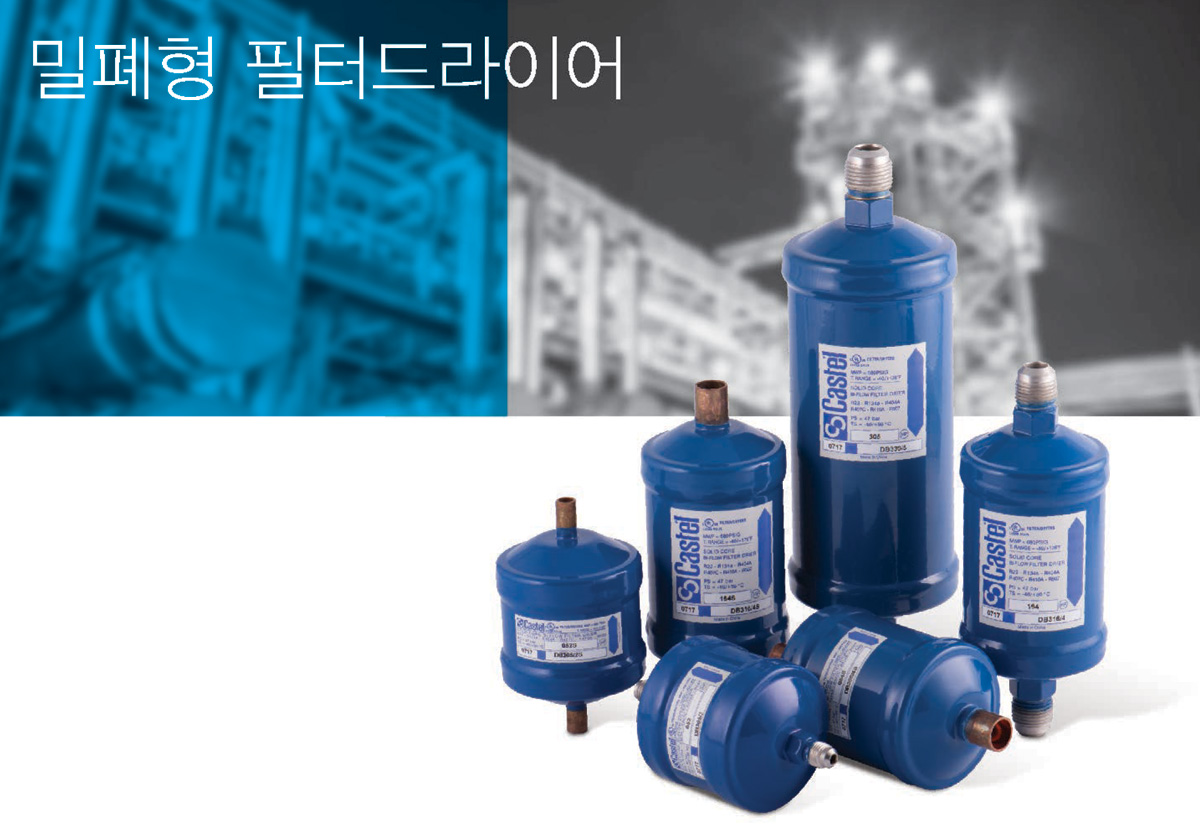

밀폐형 필터드라이어

적용
이 장에 수록된 필터는 상업용 냉동 시스템 및 민간 산업용 공조 설비에 설치하기 위해 설계되었습니다.
필터 시리즈 DF2, DS3 및 DF3는 HFC 냉매 유체, 특히 POE 윤활제와 혼합된 R134a, R404A, R407C, R410A 및 R507을 사용하는
냉동 시스템에 특별히 설치하기 위해 개발되었습니다. 그럼에도 불구하고, 신제품 블록은 미네랄 윤활제와 혼합된 기존의 CFC 또는 HCFC
냉매 유체를 사용하는 냉동 시스템에도 성공적으로 사용할 수 있습니다.
구성
필터는 크롬 도금 플레어 나사식 연결부와 함께 완전히 강철로 제조됩니다 .
제품 범위에는 동파이프로 된 용접형 연결부도 있어 연결부(ODS) 내에 동 파이프를 연납땜 할 수 있습니다.
필터 시리즈 DF2 블록은 3A 분자 체 80%와 활성 알루미나 20%의 탈수 충전물 및 특수 접합제가 적절한 비율로 혼합되어 성형됩니다.
분자 체-활성 알루미나 혼합물은 블록이 아주 우수한 탈수 특징을 유지하면서도 아주 높은 산 흡착 용량을 제공하도록 선택합니다.
필터 시리즈 DS3, DF3 블록은 완전히 3A 분자 체로마 이루어진 탈수 충전물 및 특수 접합제가 적절한 비율로 혼합되어 성형됩니다.
단독 탈수 재료로 3A 분자 체를 선택함으로써 블록은 아주 우수한 탈산소화 특징을 유지하면서도 최상의 수분 흡착 용량을 가집니다.
제조 공정은 두 제품 모두 상당한 압축성과 견고성을 제공하므로 충격과 마모에 강합니다.
블록의 모양은 유입되는 유체에 가능한 최대의 표면적을 제공하도록 설계되었습니다. 내부 공동도 균일한 벽 두께를 가지도록 배치됩니다.
결과적으로 유체는 모든 지점에서 일정한 강도를 만나고 블록을 통해 선형으로 흐르며, 효율적인 탈수 및 최소 충전 손실이 보장됩니다.
블록은 화학적으로 불활성이고 용해성이 아니고, 냉매 유체와 반응하지 않으며, 회로 안으로 끌려 들어오는 오일 부산물을 차단할 수 있습니다.
